鈦及鈦合金具有強度高、密度小、耐高溫、耐腐蝕等優異性能[1-2]，被用于制造與海水或腐蝕性介 質接觸的部件、噴氣發動機零件和飛機起落架等， 也可應用于汽車或其他運輸設備，以實現輕量化， 從而降低能源消耗與 CO2 排放[3-4]。然而，傳統的鈦材制備存在生產周期長、工藝流程復雜、能量消耗高 的缺點[5]，其具體過程為：海綿鈦首先需經過 2~3 次 鑄錠熔煉，再經熱鍛造、熱變形和冷變形等過程加工 成板材、棒材、型材等鈦制品。

熔煉是鈦材加工過程中能耗最高的環節。工業純 鈦的熔煉一般采用真空熔煉法，包括真空自耗電弧爐 熔煉法（VAR）、電子束冷床爐熔煉法（EBCHM）、 等離子體冷床爐熔煉法（PCHM）等。采用 EBCHM或 PCHM 可以將重熔次數減為 1 次，但依然能耗較大， 熔煉后需在結晶器中凝固成所需尺寸與形狀的圓錠或 扁錠，冷卻后再機加工為所需尺寸的鈦錠[6]。以上方 法生產周期長，成本高，CO₂ 排放量大。粉末冶金是 鈦材制備的另一種常見方法[7]。其中，等靜壓燒結法 是以鈦粉或氫化鈦粉為原料，將其與合金元素粉末機 械混合均勻，然后對粉末混合體進行壓坯，最終在真 空或保護氣氛條件下，通過熱機械固結方式完成鈦的 合金化和致密化。相較于傳統熔煉法，該過程不經過 熔煉即可制備鈦制品，降低了能耗，從而降低了成本， 但仍然存在其他不足，如制粉過程困難、成本仍然偏 高、需要保護氣氛以及生產周期長等[8]。快速燒結-擠 壓法則以海綿鈦顆粒為原料，將海綿鈦壓制成坯，在 保護氣氛下，預先快速升溫獲得燒結坯，之后置于擠 壓模具中進行擠壓[9]。此方法為經傳統燒結法后再加 熱擠壓，仍屬于傳統流程，整體能耗大，對燒結設備 要求高，無法用于大尺寸鈦材加工。金屬粉末軋制法 通過軋機將金屬粉末軋制成具有一定強度和密度的連 續帶坯，再經過燒結、冷軋等后續處理，最終得到致 密的金屬帶材[10]。該方法工藝流程短，能耗相對較低， 但由于粉末流動性強，在喂入軋輥時難以形成穩定、 均勻的料堆，對設備要求高，生產效率也較低。

有研究表明[11]，用不銹鋼包覆鐵屑軋制，可將鐵 屑加工成半成品或成品，且不銹鋼與鐵屑間達到冶金 結合。據此提出以下研究思路：在海綿鈦預壓坯上包 覆一層純鈦后直接軋制，一方面可以有效約束被包覆 海綿鈦預壓坯的變形行為，使得包覆層與被包覆的海 綿鈦預壓坯在軋制過程中協同變形；另一方面，由于 使用同種材料進行包覆，包覆層在成形后會成為材料 的一部分。為此，本研究探索了以海綿鈦為原料，將 其用純鈦包覆后直接軋制制備板材的可行性，該工藝 省去熔煉和鍛造環節，有望實現鈦板材的低成本制備。

1、實 驗

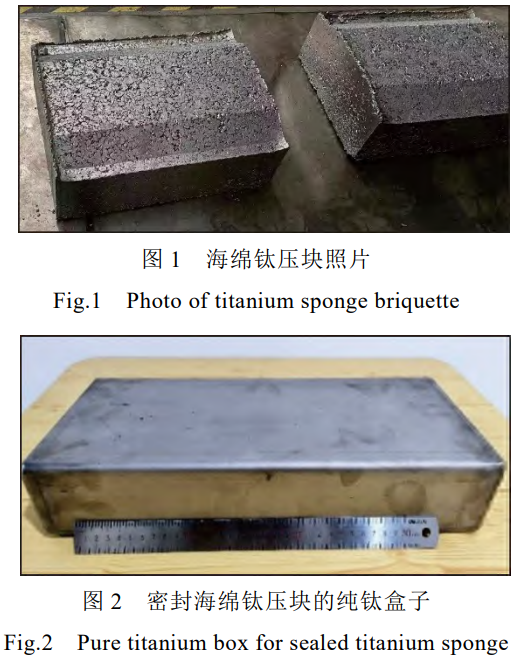

實驗材料為工業 0A 級海綿鈦，其化學成分（質量 分?jǐn)?shù)，%）為：Ti≥99.8，F(xiàn)e≤0.03，Si≤0.01，Cl≤0.06，C≤0.01，N≤0.01，O≤0.05，Mn≤0.01，Mg≤0.01，H≤0.003，Ni≤0.01，Cr≤0.01，其他雜質總和≤0.02。 首先用壓機將海綿鈦壓制成如圖 1 所示的壓塊，再將 海綿鈦塊切割后裝入圖 2 所示的純鈦盒子，經抽真空 處理（極限真空度＜10-2 Pa）后，采用氬氣保護焊接 技術進行封裝。采用多功能熱軋機進行板材軋制，軋 制過程分為 3 個軋程，第一軋程加熱溫度為 900 ℃， 保溫時間為 100 min，終軋溫度為 740~760 ℃，經 4道次軋制后板材厚度由 75 mm 減薄至 25 mm（記為Step 1）；第二軋程加熱溫度為 860 ℃，保溫時間為25 min，終軋溫度為 740~760 ℃，經 2 道次軋制后板 材厚度由 25 mm 減薄至 10 mm（記為 Step 2）；第三 軋程加熱溫度為 880 ℃，保溫時間為 50 min，終軋溫 度為 740~760 ℃，經 4 道次軋制后厚度由 25 mm 減薄 至 4 mm（記為 Step 3）。

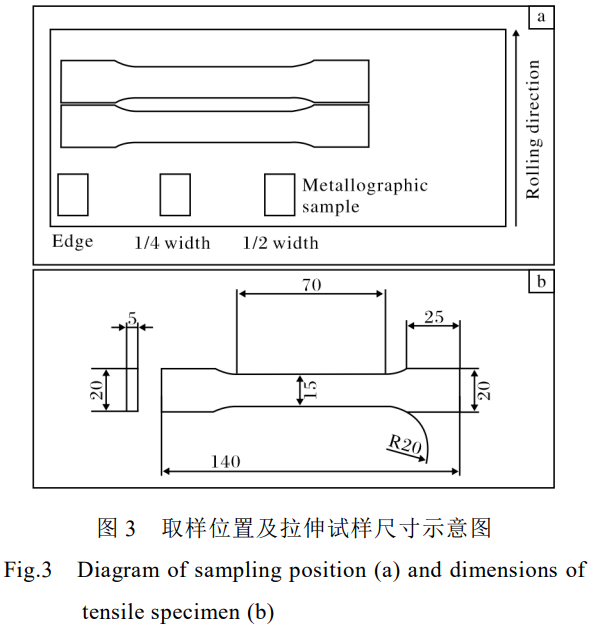

在不同厚度的熱軋板上沿橫向（TD）切取 2 個拉 伸試樣，并分別在邊部、中心部位切取金相試樣，取 樣位置如圖 3 所示。金相試樣用水砂紙從 200 目到2000 目逐級打磨，經機械拋光后，用硝酸+氫氟酸+水組成的混酸（體積比為 2∶1∶50）腐蝕。采用激光 共聚焦顯微鏡進行顯微組織觀察及包套厚度測量，用ImageJ 軟件測量孔洞面積以表征不同壓下量軋板不同 位置的孔隙面積。依據 GB/T 3850—2015《致密燒結 金屬材料與硬質合金密度測定方法》測試不同壓下量 軋板的致密度。對不同壓下量軋板進行維氏硬度測試， 每個樣品測 10 個點，取平均值作為最終硬度值。采用CMT5105 型微機控制電子萬能試驗機進行室溫拉伸 試驗，拉伸速率為 1.05 mm/min。采用 ZEISS 熱場發 射掃描電鏡觀察拉伸斷口形貌。

2、結果與討論

2.1 宏觀照片

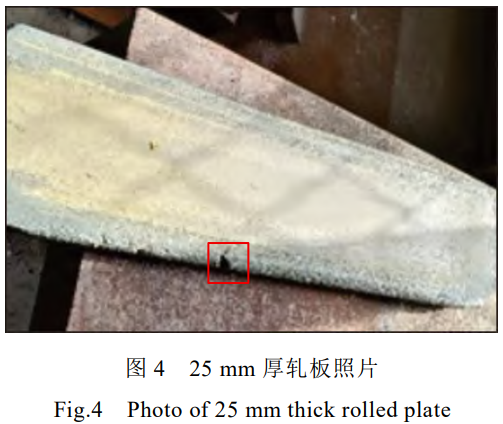

包套海綿鈦樣品采用全縱軋，軋制過程中未采用 立軋對寬度方向進行壓縮。圖 4 為經第一道次軋制后25 mm 厚軋板的照片。從圖 4 可以看出，由于包套彎 折區域存在顯著的應力集中及焊接殘余應力，軋后包 套的局部出現邊裂，導致板材邊部未密實區域發生吸 氧現象。

2.2 壓下量對硬度的影響

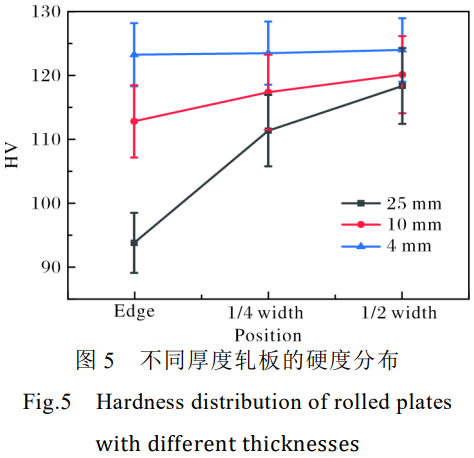

測量不同厚度軋板的維氏硬度，結果如圖 5 所示。 從圖 5 可以看出，隨著板材厚度減小，硬度增加，且 軋板邊部位置增加幅度最大，4 mm 厚軋板與 25 mm厚軋板相比硬度差值為 29.36 HV，1/2 位置（板寬中 部）硬度增加幅度最小，差值僅為 5.61 HV。

2.3 壓下量對致密度的影響

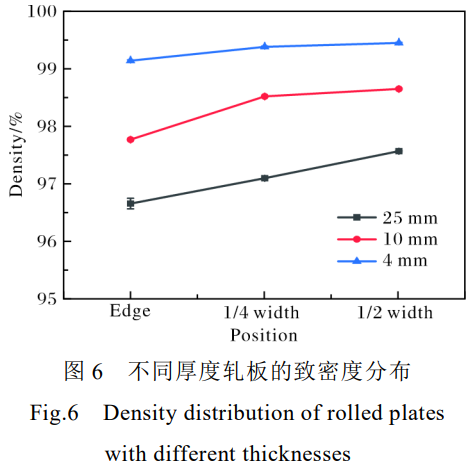

圖 6 為不同厚度軋板的致密度測試結果。由圖 6可知，隨著壓下量的增加，軋板厚度減小，致密度逐 漸增加，且同一軋板不同位置的致密度從邊部到中部逐 漸增大。當軋板厚度為 4 mm 時，致密度可達 99 %，且 不同位置的致密度相差不大，僅為 0.3%，說明 4 mm厚軋板的致密度比較均勻。

2.4 壓下量對孔隙面積的影響

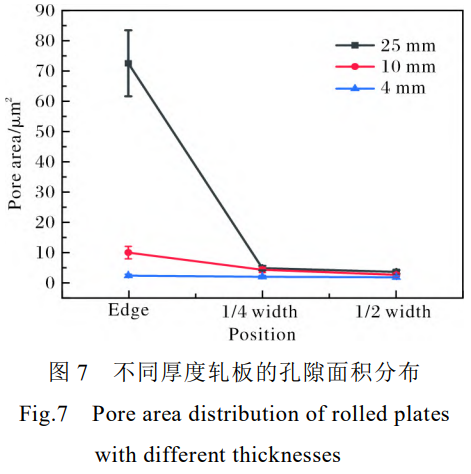

不同厚度軋板的孔隙面積分布如圖 7 所示。從圖7 可知，25 mm 厚軋板邊部孔隙面積較大，約為 72 μm2， 而 1/4、1/2 位置孔隙面積大幅減小，在 10 μm2以內， 說明此階段邊部孔隙因變形約束弱未充分壓縮，內部 孔隙受應力作用壓縮明顯；10 mm 厚軋板邊部孔隙面 積降至約 10 μm2，1/4、1/2 位置處進一步減小且更接 近，表明隨著軋制的進行，壓縮作用增強，邊部孔隙 也得到一定程度的壓縮；4 mm 厚軋板不同位置的孔 隙面積均在 5 μm2以內且差異極小，表明大變形量軋 制后，孔隙被充分壓縮，板材各部位變形均勻性大幅 提升，致密化程度高。

2.4 壓下量對包套厚度的影響

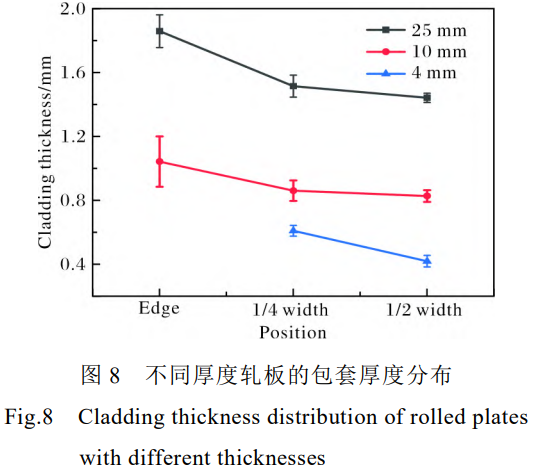

測量不同厚度軋板的包套厚度，結果如圖 8 所示。 軋制之前包套的厚度為 3 mm，經軋制后，25 mm 厚 軋板的包套厚度約為 1.6 mm，此時軋板壓下量為66.7%，而包套變形量僅為 46.7%。這是因?yàn)楹＞d鈦壓 塊存在大量孔隙，在軋制過程中，壓塊變形量大于包套， 導致包套變形量與軋板變形量不一致。當軋板厚度為4 mm 時，部分區域已經觀察不到包套與海綿鈦壓塊之 間明顯的界面，說明包套與壓塊已開始融合。

2.5 壓下量對拉伸性能的影響

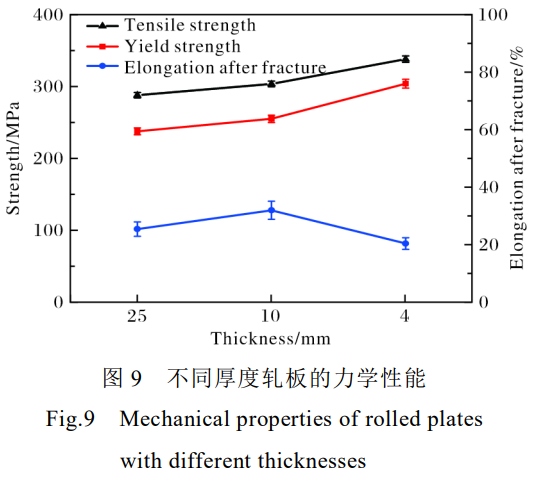

圖 9 為不同厚度軋板的力學性能。從圖 9 可以看 出，隨著板材壓下量的增加，屈服強度和抗拉強度均升 高，斷后伸長率先升高后下降。4 mm 厚軋板的屈服強度和抗拉強度最大，分別為 304、338 MPa，10 mm 厚 軋板的斷后伸長率最高，為 32%。

根據 GB/T 3621—2022《鈦及鈦合金板材》，TA0板材橫向的室溫屈服強度 Rp0.2≥170 MPa，抗拉強度 Rm為 280~420 MPa，厚度為 2.0~10.0 mm 時斷后伸長率A≥30%，厚度為 10.0~30.0 mm 時斷后伸長率 A≥25%。 由此可見，不同厚度軋制鈦板的強度均符合國家標準要 求，而除 4 mm 厚軋板以外，其他軋板的斷后伸長率均 達標。

4 mm 厚軋板的斷后伸長率未達到國標要求，這可 能與軋板殘留的加工硬化所導致的殘余應力有關。為 改善其塑性，進行補充實驗：從 4 mm 厚軋板上切取 拉伸試樣，經 590 ℃/30 min/AC 退火處理后，再進行 拉伸性能測試。結果顯示，試樣屈服強度為 258 MPa， 抗拉強度為 309 MPa，斷后伸長率達到 30%，均符合GB/T 3621—2022 中對 TA0 板材性能的要求，表明退 火處理可有效提升 4 mm 厚軋板的塑性，使其達到國 標要求。

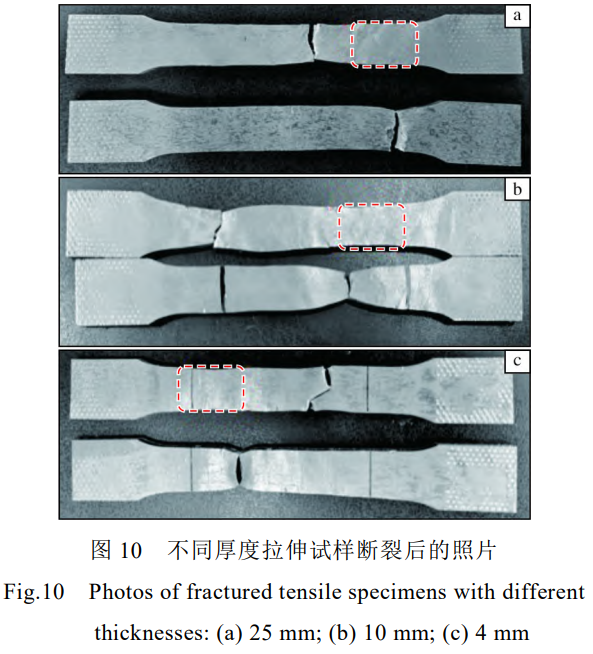

拉伸斷裂后的試樣如圖 10 所示。從圖 10 可以看 出，拉伸試樣大多出現非均勻頸縮，即樣品直徑/板寬 不均勻減小。這是因?yàn)楹＞d鈦成分不均勻（O、N 含 量有差異）會導致材料加工硬化率不同，在拉伸過程 中內部應變分布不均勻，加工硬化率高的區域會承受 更高的應力，發生小應變，而加工硬化率低的區域容 易應變，從而引發頸縮。頸縮區域的應力集中可能誘 發金屬微結構的變化（如位錯滑移以及晶格畸變產生 孿生帶等），產生局部強化的效果，當頸縮區域產生的 局部強化大于因截面積減小所引起的承載能力下降時，頸縮區域的截面積不再減小，拉伸試樣的進一步變 形只能由未發生頸縮的區域均勻承擔，直至發生下一次 頸縮，最后拉伸試樣在最薄弱的頸縮區域發生斷裂[12]。

2.6 壓下量對微觀組織的影響

不同厚度軋板的金相照片如圖 11 所示。由圖11a~11c 可知，25 mm 厚軋板邊部存在著明顯的裂紋 和空洞，板寬中部裂紋及空洞區域面積顯著減小，密 實度相對邊部增加，說明整個過程中存在未壓實區域， 裂紋及空洞等缺陷未完全愈合；由圖 11d~11f 可知， 相較于 25 mm 厚軋板，10 mm 厚軋板邊部未愈合區域 面積下降，板寬中部仍有小范圍的裂紋區，晶粒尺寸 變小；由圖 11g~11i 可知，4 mm 厚軋板基本沒有裂紋 和空洞，晶粒沿著軋向被明顯拉長。隨著累計壓下量 的增加，晶粒尺寸減小，且軋板內部缺陷逐漸減少。

2.7 壓下量對斷口形貌的影響

圖 12 為不同厚度軋板拉伸試樣的斷口形貌。由圖12a、12d 可知，25 mm 厚軋板拉伸試樣斷口呈蜂窩狀， 為典型的微孔聚集型韌性斷裂，局部有垂直于斷口的 微小撕裂區。斷口上大量大而淺的韌窩是在外力作用 下，位錯運動產生彈性形變能，當彈性形變能足以克 服純鈦內雜質元素與基體間的界面結合力而形成新表 面時，便形成了顯微空洞。當顯微空洞形成后，位錯受 到的排斥力大大降低，在外力作用下大量位錯向新形成 的顯微空洞運動，使顯微空洞長大，同時導致空洞壁收 縮變薄，直至空洞間彼此相連而斷裂，形成韌窩[13]。 而對于缺陷處，由于吸收了部分位錯，導致顯微空洞成 長相對不足，所以缺陷處的韌窩相對小而淺。由圖 12b、12e 可知，10 mm 厚軋板拉伸試樣斷口同樣存在大量韌 窩，韌窩的深度和大小較 25 mm 厚軋板有明顯提高，且 無局部微小撕裂區。因此，10 mm 厚軋板表現出更優 的延展性。由圖 12c、12f 可知，4 mm 厚軋板拉伸試樣 斷口存在深淺不一、分布不均的韌窩，且有少量河流 狀撕裂棱及解理臺階，斷裂方式為準解理斷裂與韌性 斷裂的混合斷裂[5]。由于 4 mm 厚軋板斷口存在少量的 長條狀撕裂棱即準解理斷裂特征，其塑性較差（斷后伸 長率僅為 20.5%），可能與軋板殘留的加工硬化有關。

綜上所述，通過將海綿鈦直接熱軋可以實現鈦板 的短流程制備。但如何提高海綿鈦直接軋制板材的成 材率以及實現工業化批量生產，還存在許多問題亟需 進一步探索研究。

3、結 論

(1) 用海綿鈦直接軋制板材時，隨著壓下量的增加，軋制板材的硬度、屈服強度、抗拉強度上升，邊部硬度增幅最大，斷后伸長率先升后降。

(2) 隨著壓下量的增加，軋板致密度增大，4 mm 厚軋板致密度達到 99%且相對均勻；孔隙面積減小，4 mm厚軋板不同位置孔洞面積基本相同；包套厚度減小，4 mm 厚軋板部分區域包套與壓塊界面開始融合；晶粒尺寸變小，內部缺陷逐漸減少。

(3) 海綿鈦直接軋制板材工藝可行，能短流程制備鈦板。其中，25 mm 和 10 mm 厚軋板強度和斷后伸長率均符合 GB/T 3621—2022 要求，4 mm 厚軋板斷后伸長率略低。經退火處理后，4 mm 厚軋板性能亦可達標。

參考文獻 References

[1] 王媛, 董健, 謝力, 等. 化學成分及熱處理工藝對 TA5 合金棒材力學性能的影響[J]. 材料開發與應用, 2021, 36(2): 35-38.

[2] Zhang Z B, Huang W W, Zhao W D, et al. Hot deformation behavior of TA1 prepared by electron beam cold hearth melting with a single pass[J]. Materials, 2022, 16(1): 369.

[3] Okui T, Shirai Y. Development of manufacturing technology of commercially pure titanium sheets by titanium sponge direct rolling process[R]//No.128 Special Issue on Titanium. Japan: Nippon Steel Technical Report, 2022.

[4] Du Z X, Xiao S L, Shen Y P, et al. Effect of hot rolling and heat treatment on microstructure and tensile properties of high strength beta titanium alloy sheets[J]. Materials Science and Engineering A, 2015, 631: 67-74.

[5] 譚聰, 余堃, 肖寒, 等. 海綿鈦/電解鈦熔煉 TC4 鈦合金鑄錠直接軋制板材的組織及性能[J]. 特種鑄造及有色合金, 2020, 40(1): 104-107.

[6] 黃東亞. EB 爐熔煉殘鈦制備的 TA1 熱變形行為及組織研 究[D]. 昆明: 昆明理工大學, 2022.

[7] 谷樹德. 鈦基復合材料制備方法及性能研究進展[J]. 材料開發與應用, 2023, 38(1): 85-97.

[8] 蘆博昕. 高性能粉末冶金鈦合金制備與研究[D]. 北京: 北京科技大學, 2023.

[9] 東北大學. 一種直接熱擠壓海綿鈦顆粒制備純鈦的方法: CN202210007996.3[P]. 2022-04-28.

[10] Cantin G M D, Gibson M A. Titanium Sheet Fabrication from Powder[M]//Qian M, Froes F H. Titanium Powder Metallurgy. Waltham: Butterworth-Heinemann, 2015: 383-403.

[11] Zhang S K, Xiao H, Xie H B, et al. The preparation and property research of the stainless steel/iron scrap clad plate[J]. Journal of Materials Processing Technology, 2014, 214(6): 1205-1210.

[12] 張忠, 涂志華, 李來風, 等. 鈦合金低溫拉伸中的多處頸縮[J]. 低溫物理學報, 1995(3): 238-241.

[13] 蘇娟華, 周鐵柱, 任鳳章, 等. 工業純鈦高溫拉伸性能及斷口形貌[J]. 中國有色金屬學報, 2015, 25(6): 1471-1479.

（注，原文標題：海綿鈦直接軋制板材的組織性能分析）
